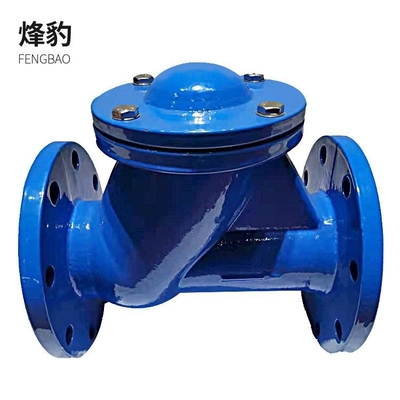

DIN3202-F6 DN300mm Pn10のフランジの端が付いている延性がある鋳鉄の灰色の非帰りの振動逆止弁

製品の説明

1. 振動逆止弁:振動逆止弁のディスクはdisc-shaped、バルブ シートの道のシャフトのまわりで回る。弁の道が流線形になるので、流れの抵抗は上昇の逆止弁のそれより小さい。それは低流速率のlarge-diameter機会および流れのまれな変更のために適しているが、脈動流れのために適していないし、密封の性能は持ち上がるタイプのそれない。振動逆止弁は3つのタイプに分けられる:単一丸い突出部のタイプ、二重丸い突出部のタイプおよび複数の丸い突出部のタイプ。この3つの形態は弁の直径に従って主に分けられる。
静かな逆止弁
静かな逆止弁
2.持ち上がる逆止弁:ディスクがバルブ本体の縦の中心線に沿って滑る逆止弁。持ち上がる逆止弁は横のパイプラインにしか取付けることができない。高圧small-diameter逆止弁のために、ディスクは球から成っていることができる。上昇の逆止弁のバルブ本体の形は地球弁（地球弁と共通して使用することができる）のそれと同じである、従って流動抵抗係数はより大きい。その構造は地球弁に類似して、バルブ本体およびディスクは地球弁と同じである。弁ディスクの上部およびボンネットの下方部分はガイドの袖によって機械で造られる。弁ディスク ガイドは弁ガイド ガイドで自由に上がり、下げることができる。媒体が下流に流れるとき、弁ディスクは媒体の推圧によって開く。それはバルブ シートで縦に媒体のリバース フローを防ぐために下る。ストレート型の上昇の逆止弁の中型の入口および出口チャネルの方向はバルブ シート チャネルの方向に垂直である;縦の上昇の逆止弁にバルブ シート チャネルとして中型の入口および出口チャネルの同じ方向があり、流れの抵抗はストレート型のタイプのそれより小さい。
3.ディスク逆止弁:ディスクがバルブ シートのピン シャフトのまわりで回る逆止弁。ディスク逆止弁は単純構造を備え、悪い密封の性能の横のパイプラインにしか取付けることができない。
4.パイプラインの逆止弁:弁バルブ本体の中心線に沿う弁ディスク スライド。パイプラインの逆止弁は新しい弁である。それは小さい、重量のライトおよび加工技術のよい。逆止弁の開発の方向の1時である。但し、流動抵抗係数は振動逆止弁のそれよりわずかに大きい。
5.圧縮の逆止弁:この種類の弁はボイラー給水および蒸気の締切りのために弁として使用される。それに上昇の逆止弁および地球弁または角度弁の広範囲機能がある。
さらに、フィート弁、ばねのタイプ、Yのタイプ、等のようなポンプ出口の取付けのために適していない、ある逆止弁がある。


材料:
